Ortofotoplan georeferențiat
Imagine aeriană corectată geometric, utilizabilă pentru măsurători, inventariere, proiectare și comparații în timp.
Topografie · Fotogrammetrie · RTK
Dronă pentru topografie și măsurători RTK.
Ce trebuie să urmărești când alegi o dronă pentru ortofotoplan, cartografiere, modele 3D, DSM/DTM, volumetrie sau documentarea unui șantier — și de ce RTK-ul este doar o parte dintr-un flux de măsurare corect.
Revizuit tehnic de echipa DronaProfesionala.ro · DRON TECHNOLOGY S.R.L.
Actualizat: 22 august 2026
Metodologie & surse →
RTKPoziționare precisă a imaginilor și georeferențiere mai eficientă.
Obturator mecanicImportant pentru reducerea deformărilor la captură în mișcare.
GSD controlatRezoluția la sol trebuie aleasă în funcție de livrabil și altitudine.
Flux completZbor + verificare + procesare + sistem de coordonate + control de calitate.
Ce trebuie să livreze sistemul?
O dronă de topografie nu se alege doar după rezoluția camerei.
Pentru un proiect geospațial contează împreună camera, obturatorul, RTK-ul, geometria traseului, suprapunerea imaginilor, GSD-ul, controlul la sol și software-ul de procesare. Același model poate produce rezultate foarte diferite în funcție de modul în care este planificat și verificat zborul.
DSM, DTM și curbe de nivel
Modele ale suprafeței și terenului pentru analiză de relief, proiectare, drenaj, lucrări de infrastructură și calcule de volum.
Nor de puncte și model 3D
Date dense pentru documentarea clădirilor, șantierelor, carierelor și altor obiective unde forma și geometria sunt relevante.
Calcul de volum
Stocuri, excavații și umpluturi pot fi urmărite prin capturi repetate și suprafețe comparabile între etapele proiectului.
Monitorizarea progresului
Capturile periodice permit compararea situației reale cu etapele anterioare, planuri sau modele de proiectare.
Suport pentru măsurători cadastrale
Drona accelerează colectarea datelor aeriene, dar nu înlocuiește verificările, punctele de control și responsabilitatea specialistului autorizat atunci când acestea sunt necesare.
Land Survey & Urban Planning
Datele topografice nu se opresc la ortofotoplan.
Soluțiile geospațiale DJI transformă datele colectate din teren în produse 2D și 3D care pot fi integrate în fluxuri GIS și de proiectare. Acest lucru este util atunci când obiectivul nu este doar măsurarea, ci și urmărirea schimbărilor în timp, modelarea urbană sau documentarea infrastructurii liniare.
Modelare urbană 3D
Modelele 3D georeferențiate pot oferi o reprezentare actuală a terenului și clădirilor, utilă pentru planificare, compararea situației existente cu proiectul și integrarea cu date GIS/BIM.
Clasificare urban-rural
Ortofotoplanurile și modelele 3D actualizate pot înlocui surse vizuale vechi sau cu rezoluție redusă și pot susține analiza utilizării terenului și actualizarea periodică a informațiilor.
Drumuri, râuri și coridoare
Zborurile liniare și adaptarea la relief sunt relevante pentru cartografierea drumurilor, podurilor, cursurilor de apă și altor obiective longitudinale unde colectarea terestră ar necesita mult timp.
Platformă compactă de mapping

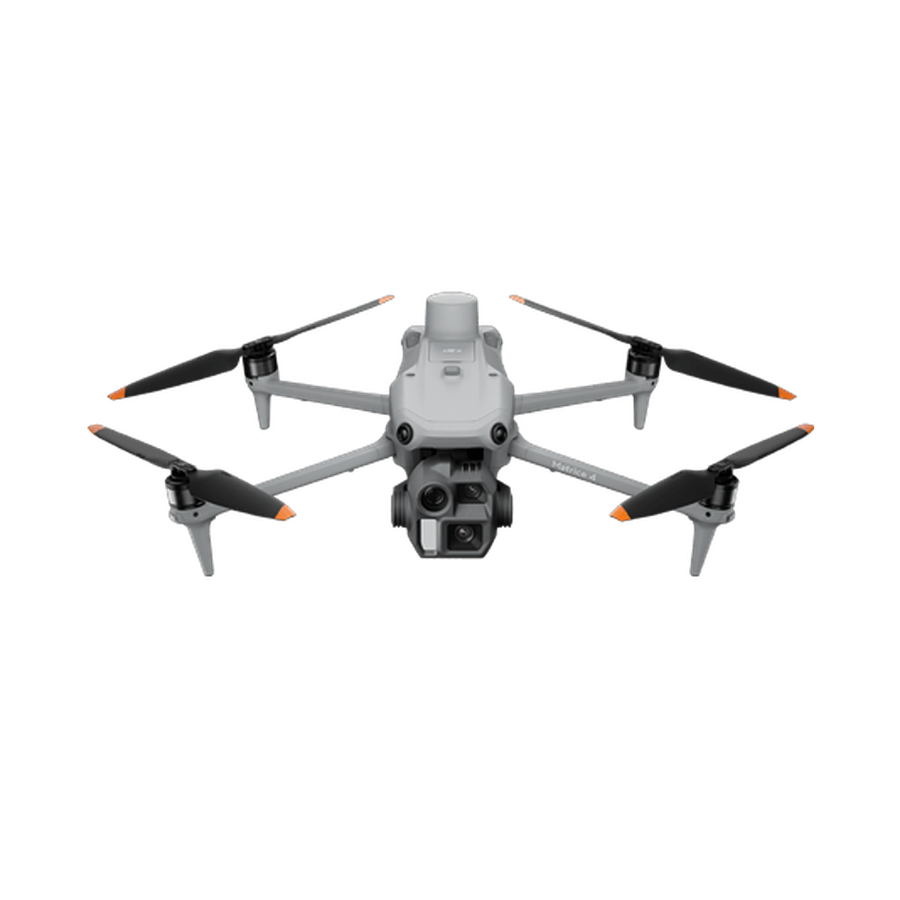

De ce DJI Matrice 4E este relevantă pentru topografie?
Matrice 4E este construită pentru surveying și mapping. DJI o poziționează ca platformă portabilă pentru operare de către un singur pilot, cu RTK, obturator mecanic și funcții de captură dedicate fotogrammetriei.
✓
Cameră wide 4/3 CMOS, 20 MP
Senzorul principal este orientat către colectarea datelor de mapping.
✓
Obturator mecanic
DJI specifică timp de expunere mecanic până la 1/2000 s și interval minim de fotografiere de 0,5 s.
✓
RTK pentru precision mapping
DJI confirmă că Matrice 4E suportă precision mapping cu funcția RTK activată.
✓
Captură pentru teren variabil
Real-Time Terrain Follow și funcțiile de mapping ajută la menținerea unei capturi mai consistente pe relief variabil.
Două niveluri de sistem
Matrice 4E pentru mobilitate. Matrice 400 + P1 pentru proiecte mai mari.
DJI prezintă două niveluri distincte de soluții pentru surveying și mapping: o platformă compactă, rapid de transportat și operat, respectiv un sistem full-frame cu payload dedicat pentru proiecte unde suprafața, robustețea sau cerințele de captură justifică o platformă mai mare.

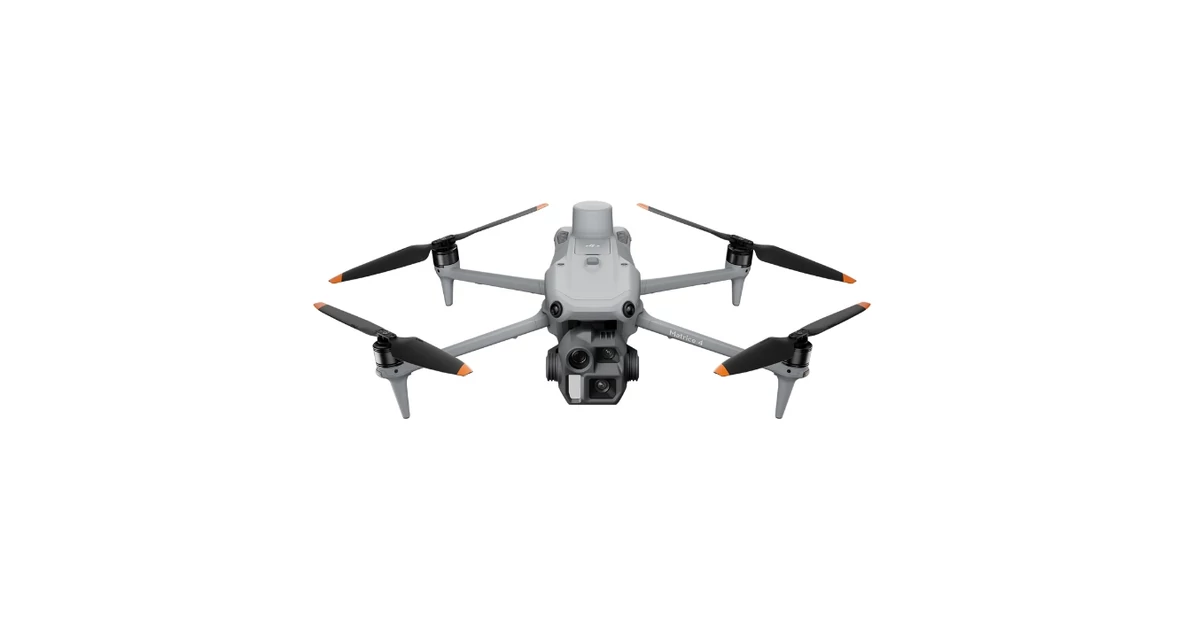

DJI Matrice 4E
Potrivită pentru echipe care au nevoie de o soluție ușor de transportat, cu RTK, obturator mecanic și workflow direct cu DJI Terra. DJI indică pentru scenariul de referință o acoperire de până la 2 km² într-un zbor la 5 cm GSD.
20 MPcameră wide 4/3 CMOS
Mechanical shutterpână la 1/2000 s
RTKpentru precision mapping
Terrain Followpentru relief variabil

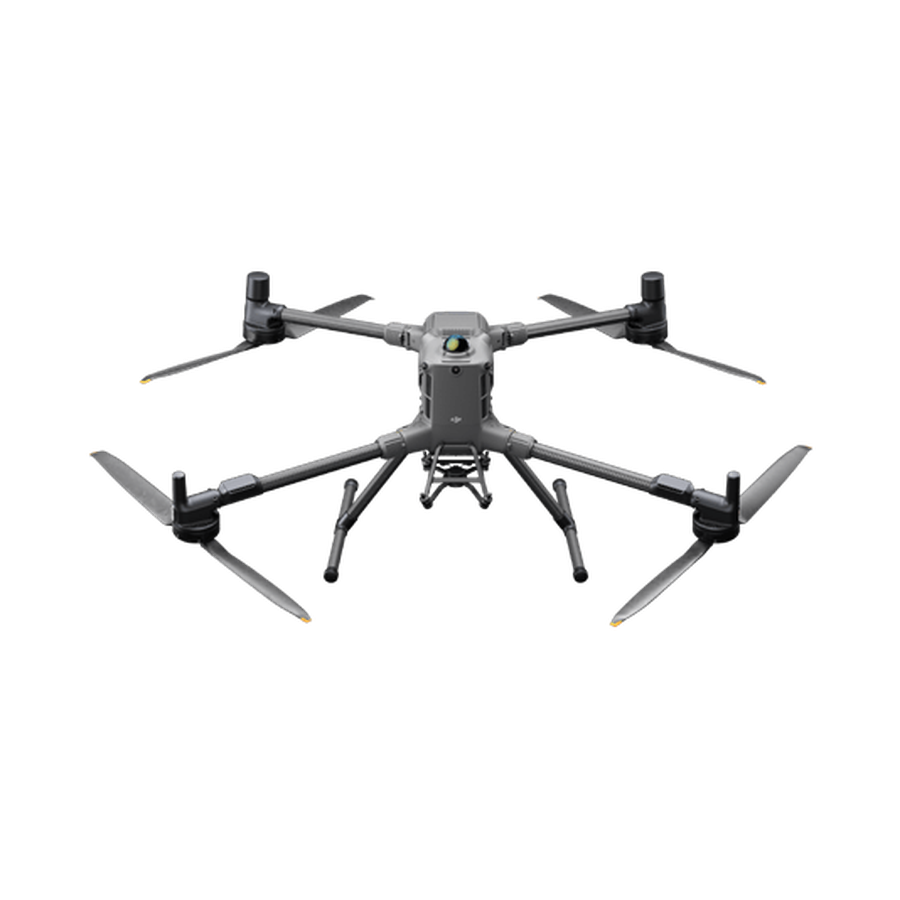

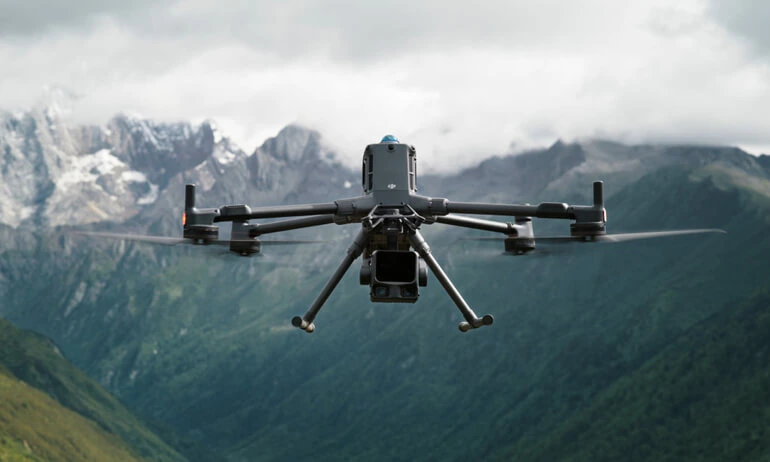

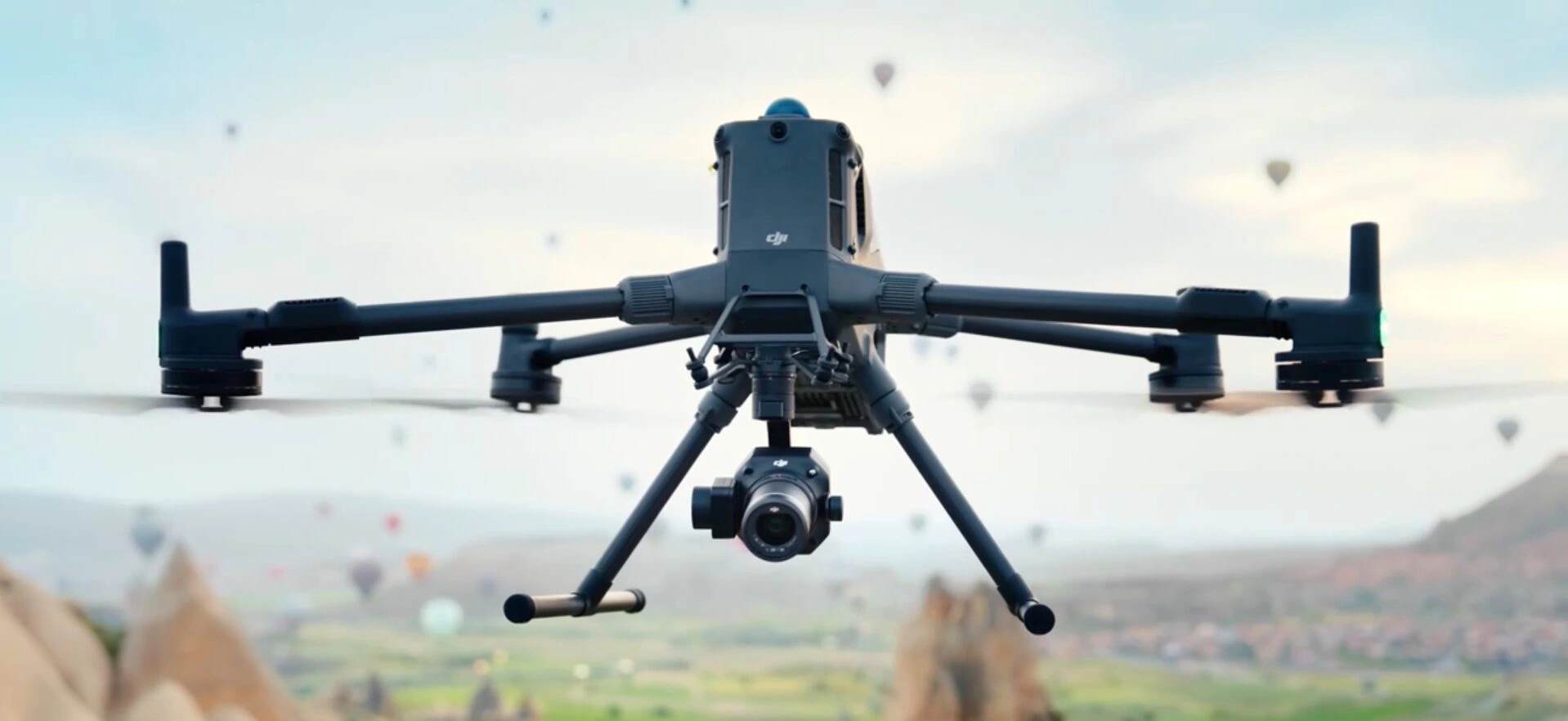

DJI Matrice 400 + Zenmuse P1

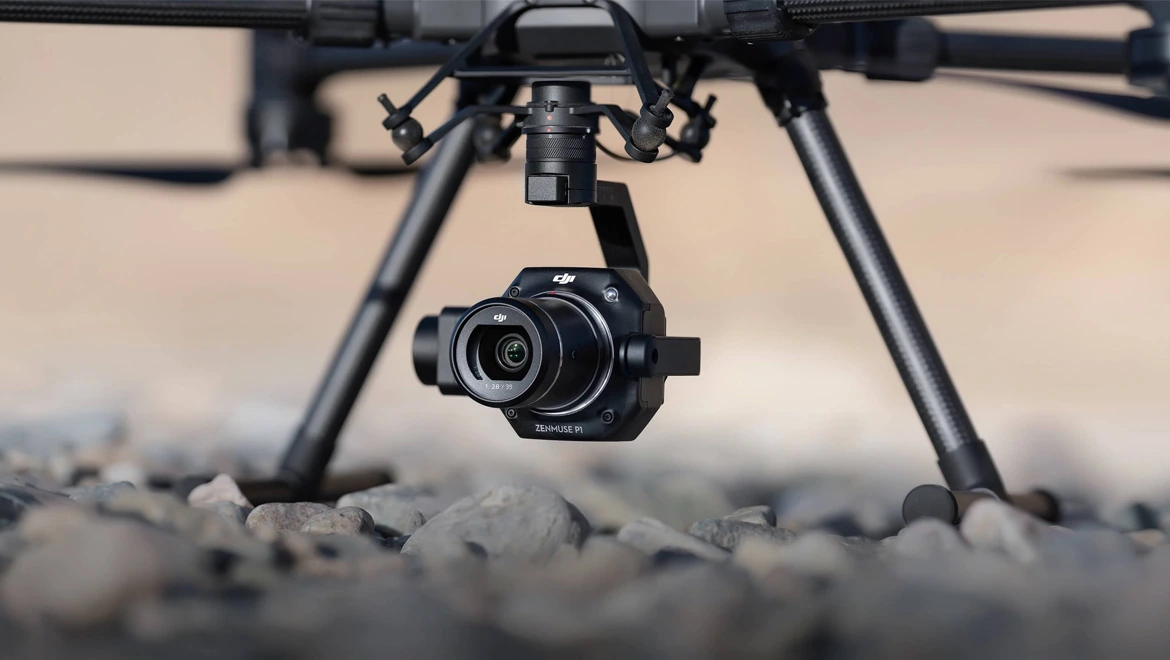

Pentru proiecte de suprafață mare, DJI combină Matrice 400 cu Zenmuse P1, cameră full-frame de 45 MP și Smart Oblique Capture. În scenariul de referință DJI, sistemul poate acoperi până la 3 km² într-un zbor la 5 cm GSD.
45 MPZenmuse P1 full-frame
Smart Obliquecaptură pentru reconstrucție 3D
IP55platformă proiectată pentru medii dificile
DJI Terraworkflow integrat de procesare
Valorile de acoperire de 2 km² și 3 km² la 5 cm GSD sunt scenarii de referință publicate de DJI pentru soluțiile respective; performanța reală depinde de altitudine, relief, suprapunere, vânt, reglementări și parametrii misiunii.
RTK, GCP și control
RTK-ul reduce munca de teren, dar nu elimină nevoia de control al preciziei.
Unul dintre cele mai frecvente confuzii este echivalarea automată a etichetei „RTK” cu un rezultat final centimetric. RTK îmbunătățește poziția asociată fiecărei imagini, însă precizia modelului final rămâne dependentă de întregul proces.
RTK
Poziționarea precisă a capturilor
- corecții în timp real pentru poziționarea aeronavei;
- reduce dependența de un număr mare de puncte de control;
- poate simplifica georeferențierea și repetabilitatea zborurilor;
- necesită o soluție de corecție și condiții GNSS corespunzătoare.
GCP / Checkpoint
Controlul și verificarea rezultatului
- puncte măsurate independent la sol;
- pot fi folosite pentru ajustarea sau verificarea modelului;
- sunt importante când proiectul cere demonstrarea preciziei;
- numărul și distribuția se stabilesc în funcție de teren și cerințe.
D-RTK 3: stația multifuncțională DJI poate funcționa ca bază și rover în fluxurile de surveying. DJI publică pentru modul Base Station cu calibrare Network RTK o precizie de sistem de 1,0 cm + 1 ppm orizontal și 3,0 cm + 1 ppm vertical, iar pentru Rover Station în fixed survey 0,8 cm + 1 ppm orizontal și 1,5 cm + 1 ppm vertical. Aceste valori descriu poziționarea stației în condițiile specificate de producător, nu precizia garantată a unui ortofotoplan sau model final.
Fotogrammetrie sau LiDAR?
Alegerea senzorului depinde de ceea ce trebuie măsurat, nu doar de suprafață.
Pentru multe proiecte de topografie, fotogrammetria RGB oferă un raport foarte bun între densitatea datelor, informația vizuală și costul operațional. LiDAR devine relevant atunci când vegetația, structura verticală sau geometria dificilă limitează reconstrucția exclusiv din imagini.
| Criteriu | Fotogrammetrie RGB | LiDAR |
|---|---|---|
| Ortofotoplan | Foarte potrivită; imaginea RGB este baza livrabilului. | Poate fi combinat cu RGB, dar nu acesta este avantajul principal al LiDAR. |
| Model 3D vizual | Foarte bun pentru suprafețe cu textură și acoperire fotografică suficientă. | Produce geometrie/nor de puncte foarte util, dar aspectul fotorealist vine de regulă din imagini. |
| Vegetație | Reconstruiește în principal suprafața vizibilă a coronamentului. | Poate furniza puncte și sub vegetație, în funcție de densitate și condițiile de captură. |
| Relief complex | Necesită geometrie de zbor și suprapunere adaptate terenului. | Poate fi mai robust pentru anumite geometrii și suprafețe dificil de fotografiat. |
| Cost și simplitate | Flux mai accesibil pentru multe proiecte de mapping. | Hardware și procesare mai specializate; justificat când proiectul cere avantajele LiDAR. |
Flux recomandat
De la planificarea zborului la livrabilul geospațial.
Un workflow bun este repetabil și verificabil. Scopul nu este doar „să faci poze”, ci să colectezi date care pot fi procesate într-un sistem de coordonate și controlate înainte de livrare.
Definirea livrabilului
Ortofoto, DSM/DTM, model 3D, volum sau nor de puncte.
GSD și control
Se stabilesc GSD-ul țintă, RTK-ul, GCP/checkpoint și sistemul de coordonate.
Planificarea misiunii
Altitudine, suprapunere, viteză și tipul misiunii: 2D, Linear Flight sau Smart Oblique, cu Terrain Follow acolo unde relieful o cere.
DJI Terra
Reconstrucție pentru DOM/ortofoto, DSM, Point Cloud și modele 3D, plus puncte de control și sisteme de coordonate.
Verificarea rezultatului
Control vizual, erori, checkpoint-uri și validarea livrabilului înainte de utilizare.
Procesare
DJI Terra leagă colectarea din teren de produsul final.
DJI Terra suportă reconstrucție 2D și 3D din imagini în lumină vizibilă și procesarea datelor LiDAR DJI. Pentru topografie, rolul software-ului este esențial: aerotriangulație, GCP-uri, sisteme de coordonate, ortofoto, modele și nori de puncte trebuie tratate ca parte din același flux.
✓
2D reconstruction
Ortomosaic și DSM pentru cartografiere și măsurători.
✓
3D reconstruction
Modele și nori de puncte pentru construcții, infrastructură și documentare.
✓
GCP și coordinate systems
Instrumente pentru controlul și livrarea datelor în sistemele de coordonate cerute.
Dronă pentru cadastru?
Drona accelerează colectarea, dar nu transformă automat imaginile în documentație cadastrală.
Căutarea „dronă cadastru” amestecă adesea două lucruri diferite: obținerea rapidă a datelor aeriene și realizarea unei documentații care trebuie să respecte cerințe tehnice și profesionale. Fotogrammetria poate oferi un suport excelent pentru măsurare, inventariere și analiză, dar proiectul trebuie configurat după cerințele reale ale lucrării.
Suprafețe mari și greu accesibile
Captura aeriană poate reduce timpul petrecut în teren și oferă simultan informație geometrică și vizuală.
Puncte măsurate independent
Checkpoints sau puncte de control pot fi necesare pentru a demonstra și verifica precizia rezultatului.
Validarea profesională rămâne separată
Drona nu înlocuiește specialistul autorizat sau procedurile cerute de tipul concret de documentație.
Metodologie & surse
Valorile de produs sunt separate de precizia demonstrată în proiect.
Specificațiile Matrice 4E, D-RTK 3 și DJI Terra sunt verificate în documentația DJI. Pentru un rezultat de topografie, precizia trebuie însă controlată printr-o metodă adecvată proiectului, nu dedusă doar din eticheta RTK.
Întrebări frecvente
Topografie cu drona: ce merită clarificat înainte de achiziție.
Este suficient RTK pentru precizie centimetrică?
Nu. RTK îmbunătățește poziționarea imaginilor, dar precizia rezultatului final depinde și de GSD, calibrarea camerei, suprapunere, geometria zborului, punctele de verificare și procesarea datelor.
Care este diferența dintre RTK și GCP?
RTK furnizează poziții precise pentru capturi. GCP-urile sunt puncte măsurate la sol care pot fi folosite pentru ajustare și control. În funcție de proiect, cele două pot fi utilizate împreună.
Este DJI Matrice 4E o dronă pentru topografie?
Da. DJI o poziționează explicit pentru surveying și mapping. Matrice 4E combină cameră wide 4/3 CMOS de 20 MP, obturator mecanic, RTK și moduri de captură dedicate cartografierii.
Am nevoie obligatoriu de D-RTK 3?
Nu în toate proiectele. Corecțiile RTK pot proveni și din servicii de rețea compatibile, acolo unde sunt disponibile și adecvate. D-RTK 3 devine utilă când ai nevoie de o bază proprie, rover sau un flux DJI integrat de surveying.
Ce software se folosește pentru fotogrammetrie?
DJI Terra este soluția DJI pentru reconstrucție 2D/3D și procesarea datelor LiDAR DJI. Alegerea finală a software-ului depinde de livrabile, formate, sistemul de coordonate și ecosistemul de lucru.
Drona înlocuiește topograful autorizat?
Nu. Drona este un instrument de colectare a datelor. Validarea, responsabilitatea profesională și cerințele documentației rămân separate și depind de tipul lucrării.
Configurație pentru proiect
Spune ce trebuie să măsori, nu doar ce dronă ai în vedere.
Pentru alegerea unei configurații de topografie contează suprafața, precizia țintă, relieful, livrabilele, sistemul de coordonate și frecvența misiunilor.
