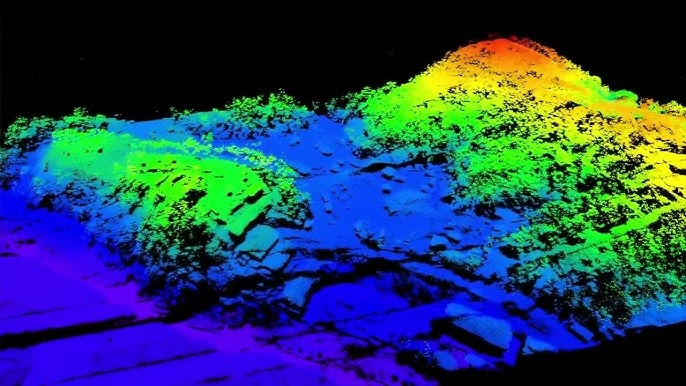

Point cloud colorat după înălțime
Util pentru verificarea rapidă a variațiilor de cotă, taluzurilor, culmilor și depresiunilor.
LiDAR · scanare 3D · măsurători
Scanare LiDAR cu drona: de la impuls laser la date 3D măsurabile.
LiDAR-ul aerian produce un nor de puncte georeferențiat din care pot fi extrase cote, profile, modele de teren, suprafețe, volume și geometria infrastructurii.
Pentru relația dintre LiDAR, fotogrammetrie și poziționare, vezi și ghidul Topografie & RTK.
3 cmprecizie verticală RMSE de referință la 120 m, în condițiile de test ale sistemului
4 cmprecizie orizontală RMSE de referință la 120 m
16 returnsmultiple reflexii utile pentru structură verticală și vegetație
DTM / DSMmodele derivate după clasificarea și filtrarea point cloud-ului
Precizie
Precizia trebuie legată de altitudine, RTK și metoda de control.
Valorile nominale trebuie interpretate împreună cu altitudinea de zbor, viteza, geometria traseului, GNSS/RTK sau PPK, orientarea IMU, reflectivitatea țintei și verificarea independentă pe puncte de control.
| Parametru | 120 m | 300 m | Interpretare |
|---|---|---|---|
| Precizie verticală point cloud | 3 cm RMSE | 5 cm RMSE | Se verifică în proiect cu puncte independente și sistem de coordonate corect. |
| Precizie orizontală | 4 cm RMSE | 7,5 cm RMSE | Altitudinea mai mare crește acoperirea, dar modifică geometria și densitatea măsurării. |
| Grosime point cloud | 1,2 cm @1σ | 2 cm @1σ | Indică dispersia punctelor pe suprafețe stabile în condițiile de referință. |

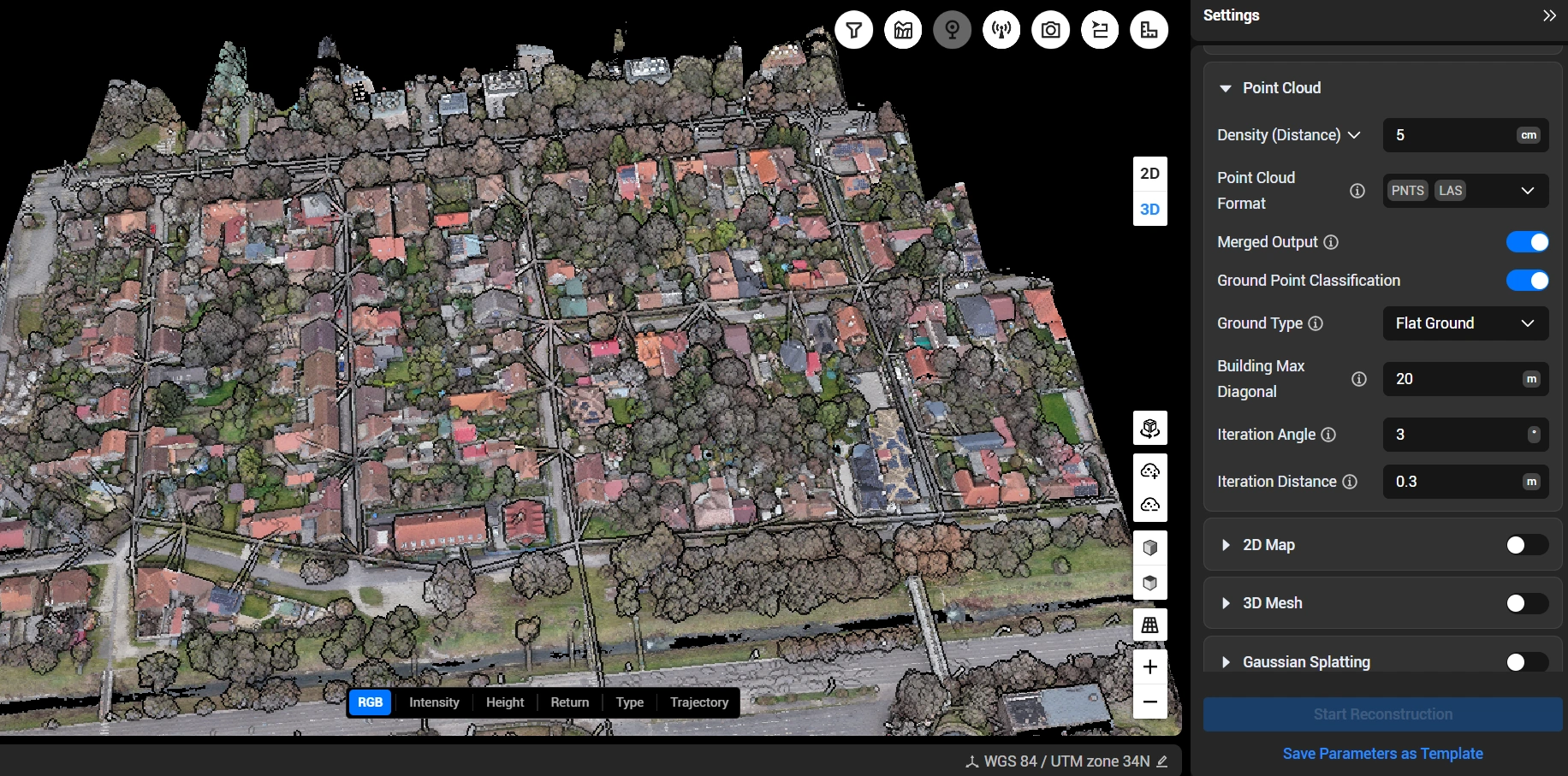

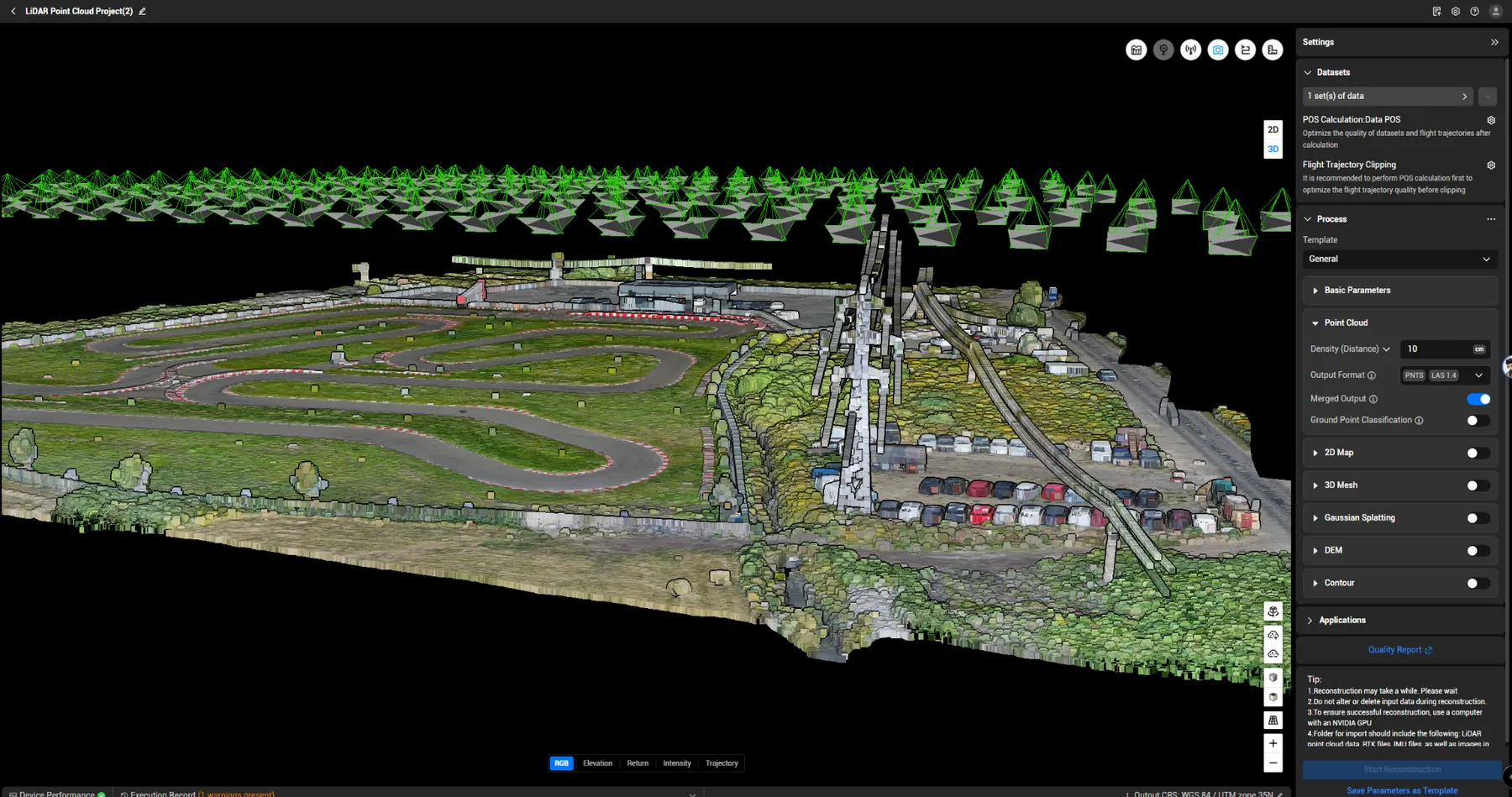

Exemplu de point cloud RGB și setări de reconstrucție: densitate, format de export, merged output și clasificarea punctelor de sol.
Procesare point cloud
Norul de puncte trebuie configurat pentru livrabilul final.
În etapa de procesare se stabilesc densitatea de ieșire, formatul point cloud, modul de îmbinare și dacă este necesară clasificarea automată a punctelor de sol. O densitate foarte mare nu este întotdeauna necesară: pentru un DTM, un coridor sau un calcul de volum pot fi relevante setări diferite.
RGB / Intensityvizualizări diferite ale aceluiași nor de puncte
LAS / PNTSformate de ieșire în funcție de software și workflow
Merged outputunificarea datelor pentru analiză și livrare
Ground classification
Separarea solului de vegetație și construcții este baza unui DTM corect.
Clasificarea punctelor de sol identifică punctele care pot reprezenta terenul. Restul punctelor – vegetație, acoperișuri, obiecte, cabluri sau zgomot – trebuie tratate separat. Parametrii de clasificare trebuie adaptați la relief: un teren plat și o zonă montană nu folosesc aceeași logică.
Această etapă explică de ce point cloud-ul brut nu este încă un model de teren. Pentru un DTM utilizabil este necesară clasificare, verificare și, uneori, corecție manuală.

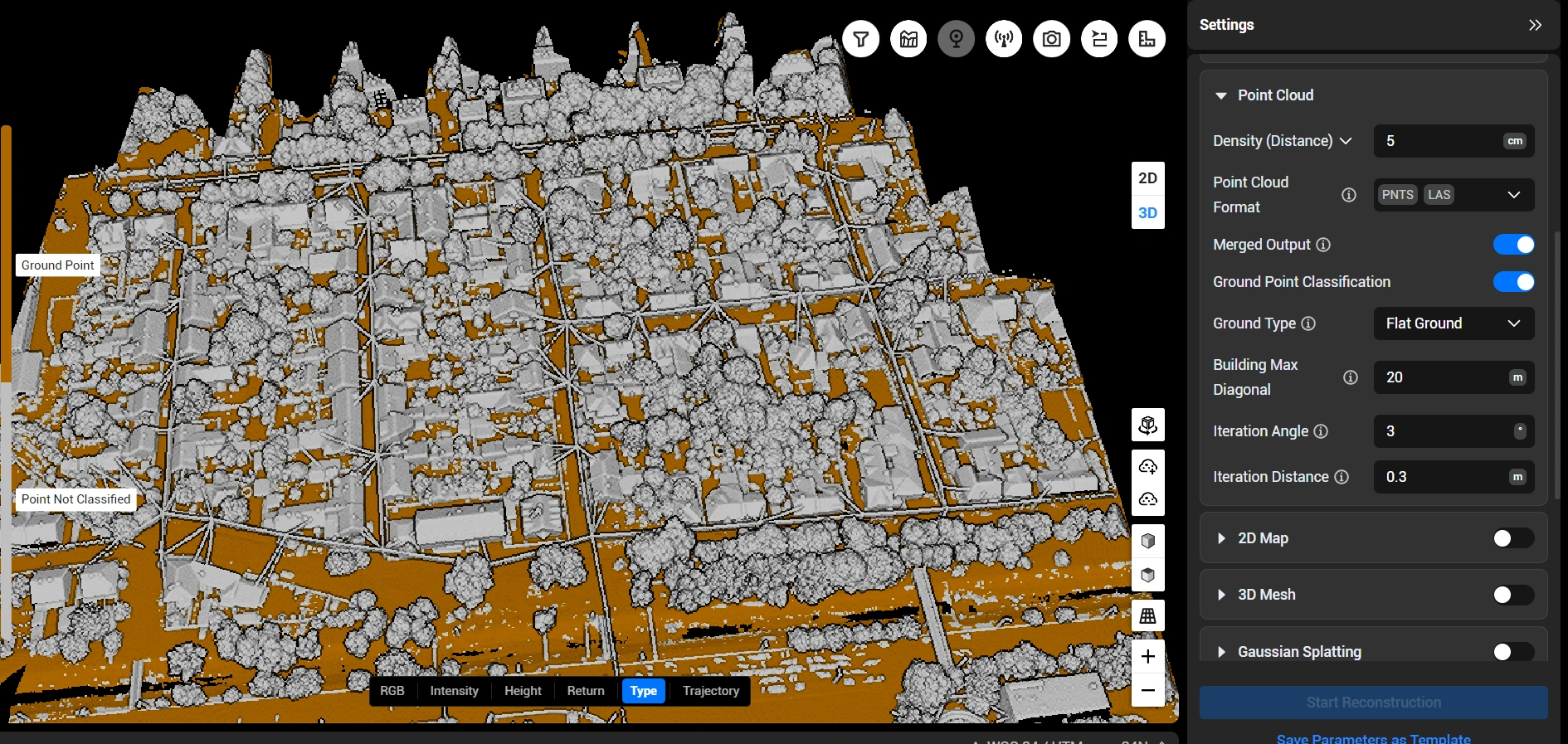

Punctele de teren sunt evidențiate separat de punctele neclasificate pentru generarea ulterioară a modelului de teren.

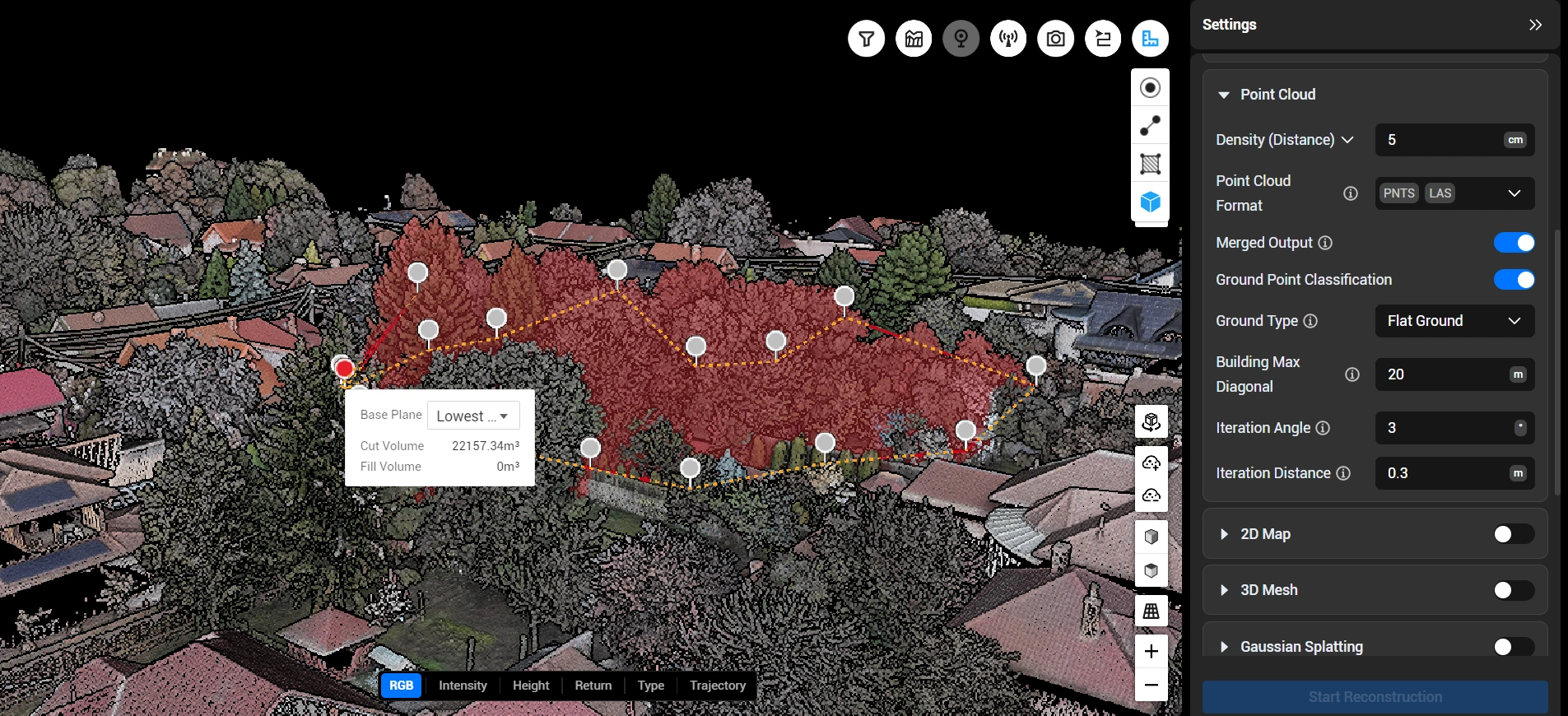

Exemplu de delimitare poligonală și calcul de volum într-un point cloud 3D.
Măsurători 3D
Volumele se calculează față de un plan sau o suprafață de referință.
Pentru stocuri, excavații, ramblee sau modificări de teren, poligonul de măsurare trebuie delimitat corect, iar baza volumului trebuie definită în mod explicit. Rezultatul poate separa volumele de cut și fill, iar campaniile repetate permit urmărirea schimbării în timp.
Cut / Fill
Compararea suprafeței măsurate cu baza de referință pentru material îndepărtat sau adăugat.
Repetabilitate
Folosirea aceluiași sistem de coordonate și a unei metode constante permite compararea campaniilor succesive.
DTM · DSM · Height
Colorarea după înălțime ajută la citirea reliefului, dar modelul trebuie derivat corect.
Vizualizarea point cloud-ului după cotă evidențiază diferențele de nivel. Din punctele clasificate se pot genera modele digitale pentru teren și suprafață, curbe de nivel, profile și produse GIS.

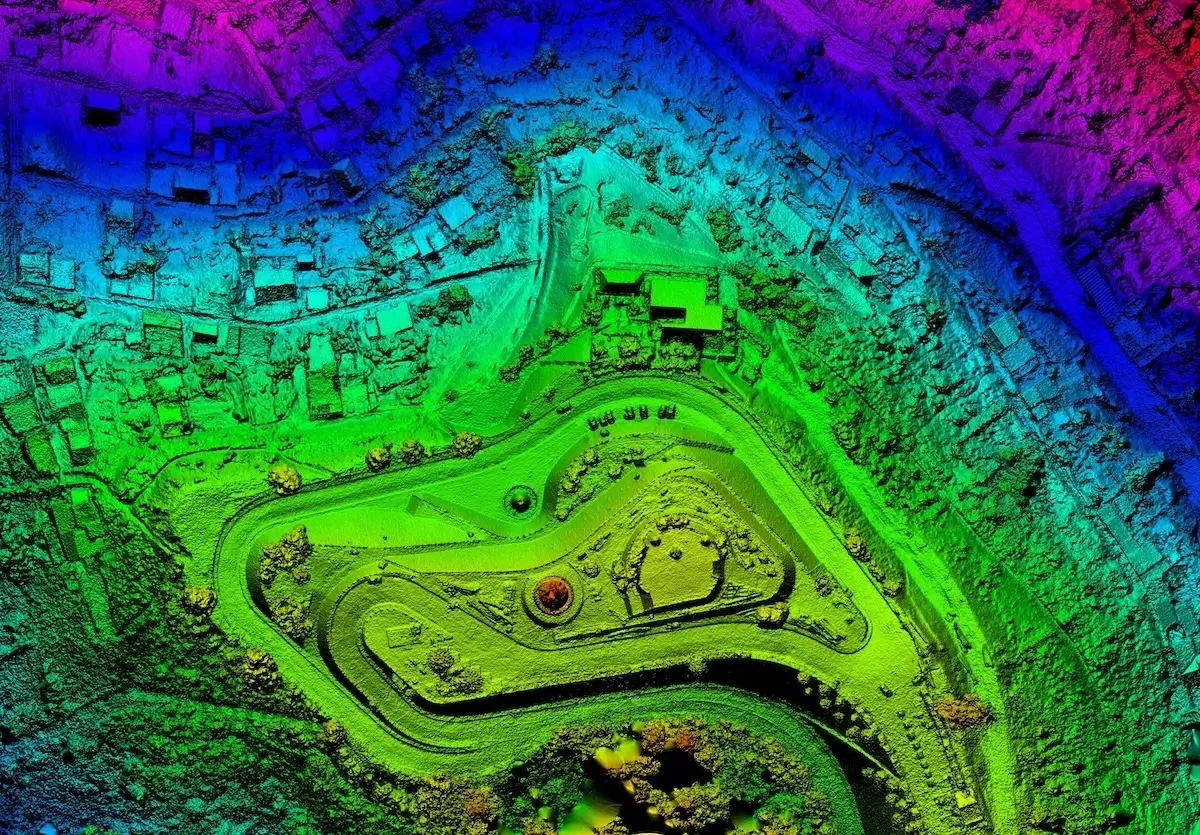

Model digital de teren / suprafață
După clasificare, datele pot fi interpolate într-un raster de elevație pentru GIS, proiectare sau analiză hidrologică.
Coridoare & infrastructură
LiDAR-ul poate măsura simultan terenul și geometria obiectelor liniare.
În proiectele de drumuri, linii electrice și coridoare tehnice, point cloud-ul poate conține teren, stâlpi, conductoare, vegetație și alte obiecte. Aceasta permite analiza distanțelor, gabaritelor, înălțimilor și interacțiunii dintre infrastructură și vegetație.
Pentru obiectele subțiri, distanța, dimensiunea spotului laser, orientarea suprafeței și densitatea punctelor sunt critice. Detectarea unui conductor nu trebuie tratată ca o garanție universală doar pe baza unei distanțe maxime din fișa tehnică.

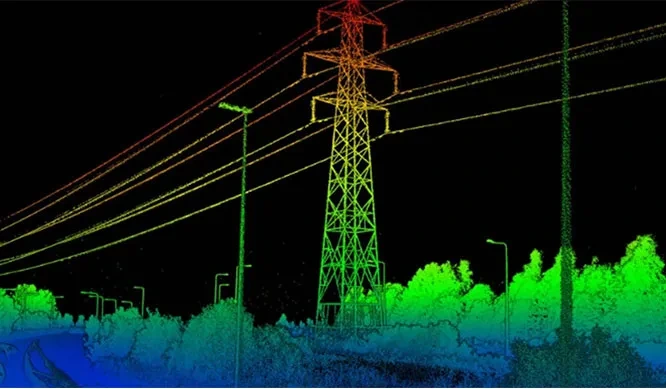

Exemplu de point cloud pentru stâlp și conductoare, colorat după înălțime.
Vegetation returns
Multiple returns cresc informația verticală din vegetație.
Un impuls poate genera reflexii de la coroana arborilor, ramuri, subarboret și sol. După clasificare, aceste informații pot fi folosite pentru modelarea terenului sub vegetație și pentru descrierea structurii verticale.
LiDAR-ul nu „trece prin” vegetație ca printr-un material transparent; rezultatul depinde de golurile din coronament, densitatea vegetației, geometria scanării și numărul de impulsuri care ajung la sol.
RTK / PPK
Coordonata fiecărui punct este rezultatul întregului lanț de măsurare.
Distanța laser trebuie combinată cu poziția GNSS, orientarea IMU/POS, sincronizarea senzorilor și calibrarea sistemului. De aceea, controlul unui proiect LiDAR include și verificarea georeferențierii.
1,0 cm + 1 ppmprecizie orizontală RTK fix pentru POS, în condițiile de referință
1,5 cm + 1 ppmprecizie verticală RTK fix pentru POS
Check pointscontrol independent pentru a confirma precizia produsului final
Vezi și secțiunea RTK și metodologia de verificare a surselor și preciziei.
Workflow
Un proiect LiDAR bun trebuie să fie reproductibil de la zbor până la livrabil.
Documentarea parametrilor permite repetarea misiunii, compararea datelor și explicarea erorilor.
01Planificarealtitudine, viteză, FOV, overlap și relief
02RTK / PPKbază GNSS, sistem de coordonate și sincronizare
03Colectareimpulsuri, returns, scan mode și traiectorie
04Point cloudgeoreferențiere, strip alignment și filtrare
05Clasificareground, vegetație, obiecte și zgomot
06Controlcheck points, DTM/DSM, volume și export
Vezi și workflow-ul geospațial existent, aplicațiile profesionale și echipa tehnică.
Configurație recomandată
Sistemul complet pentru colectare și procesare LiDAR.
Pentru un flux LiDAR complet sunt necesare aeronava, senzorul, energia pentru misiune, infrastructura de încărcare și software-ul de procesare. Mai jos este configurația de bază pe care se construiește workflow-ul prezentat în această pagină.
Produsele de mai jos pot fi consultate direct pe Dronshop.ro. Linkurile deschid pagina produsului sau categoria relevantă de software.
01 · Platformă aeriană

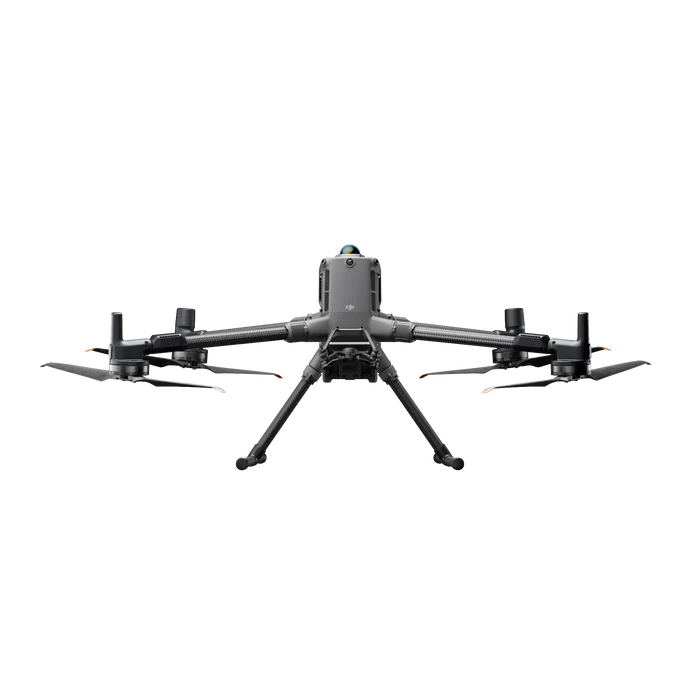

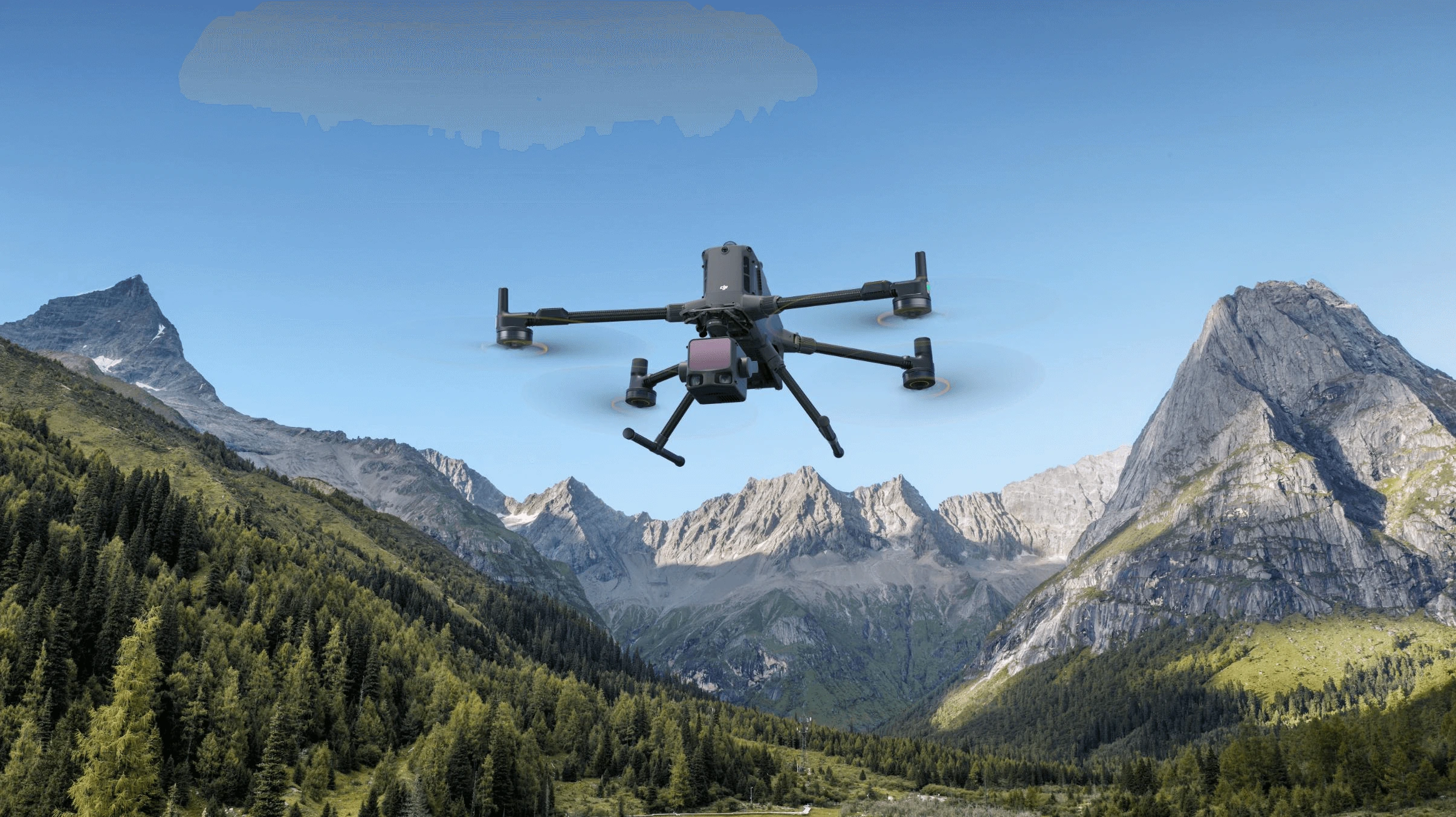

DJI Matrice 400
62.291 Lei
Platforma care transportă Zenmuse L3 și furnizează poziționarea, alimentarea și controlul necesar misiunii de cartografiere.
6 kg sarcină utilă maximă
IP55 protecție aeronavă
L3 compatibil direct
Rol în sistem: zbor, poziționare, transport senzor și colectare date.
Vezi pe Dronshop.ro →
02 · Senzor

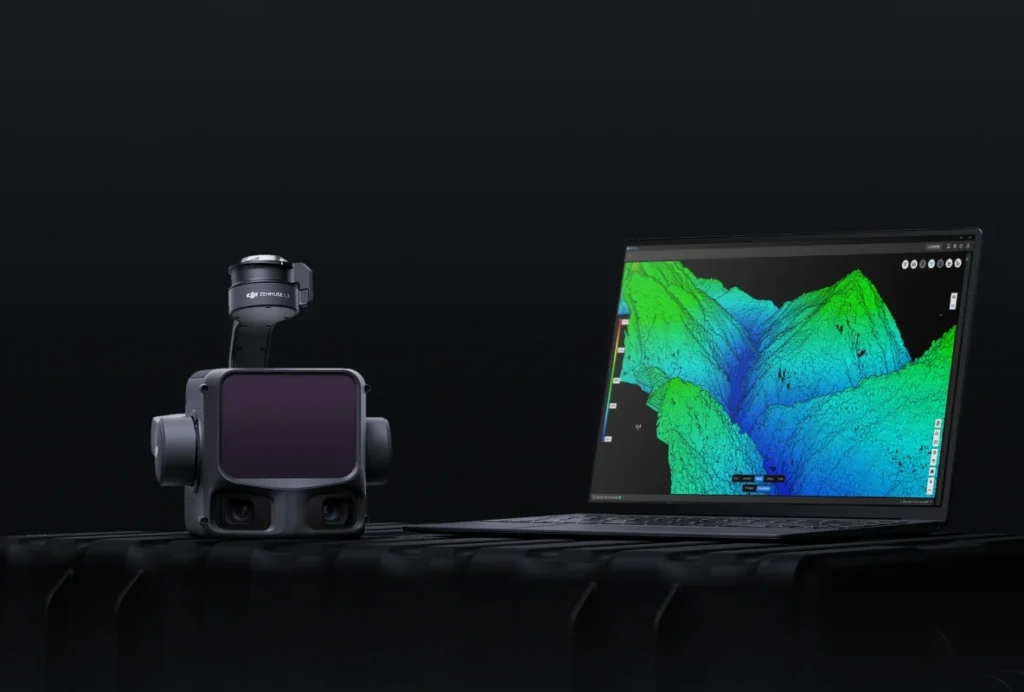

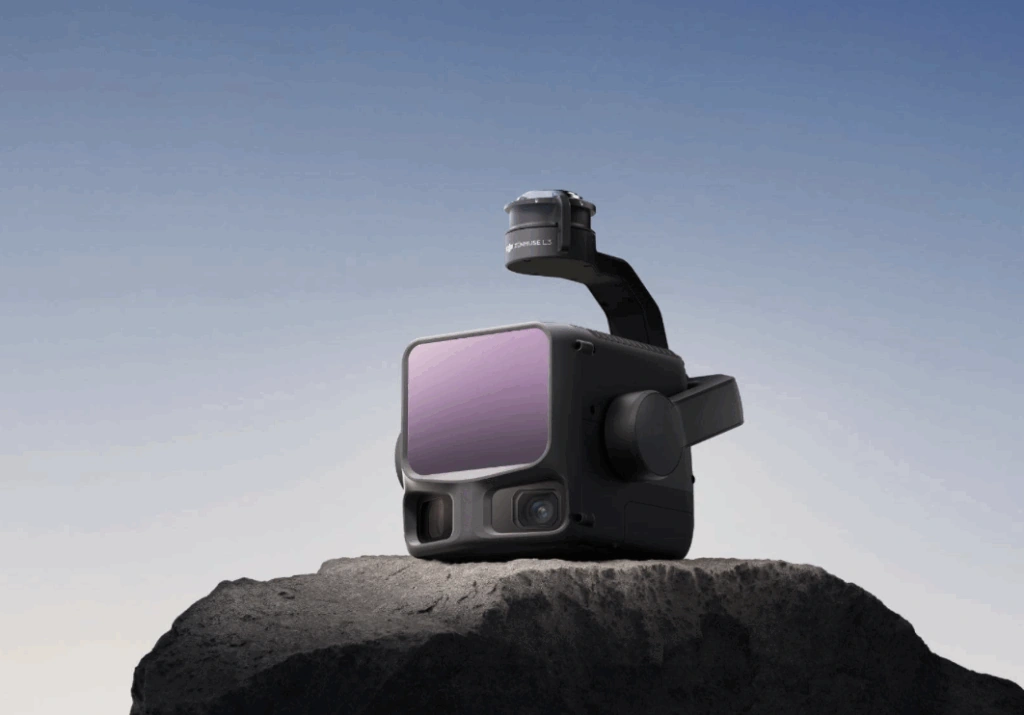

DJI Zenmuse L3
85.194 Lei
Senzorul LiDAR care măsoară distanța și colectează simultan date RGB pentru norul de puncte, cartografiere și modele 3D.
3 cm vertical RMSE @120 m
4 cm orizontal RMSE @120 m
16 returns max.
Rol în sistem: măsurarea distanței, point cloud și imagine RGB.
Vezi pe Dronshop.ro →
03 · Energie

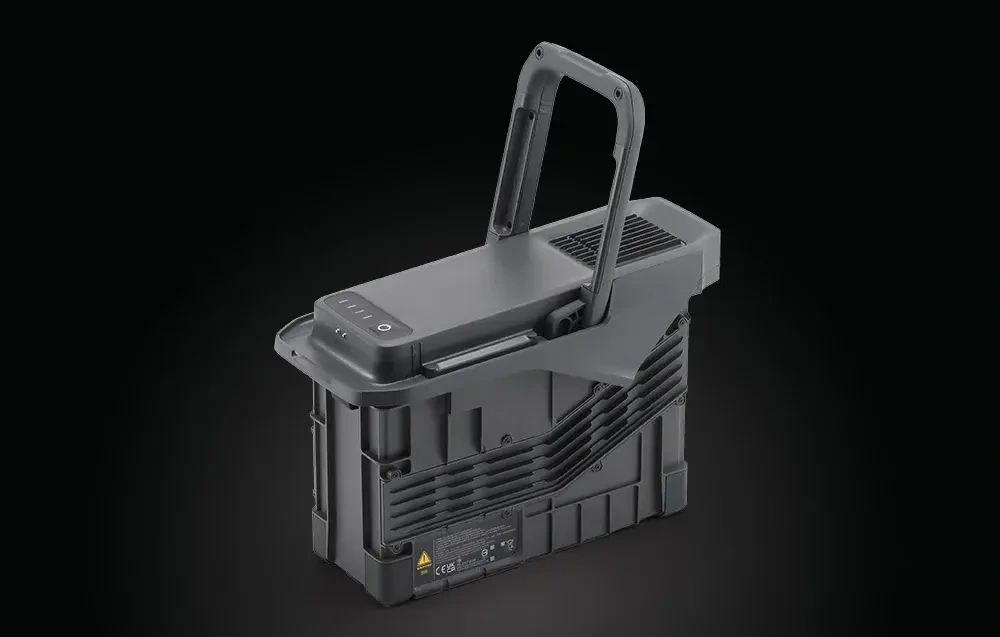

DJI TB100 Battery
9.690 Lei
Acumulatorul de zbor al Matrice 400. Pentru proiecte extinse, numărul de baterii determină ritmul real de lucru între zboruri și ciclurile de încărcare.
20.254 mAh capacitate
977 Wh energie
400 cicluri nominale
Rol în sistem: autonomie și continuitatea misiunilor de teren.
Vezi pe Dronshop.ro →
04 · Încărcare

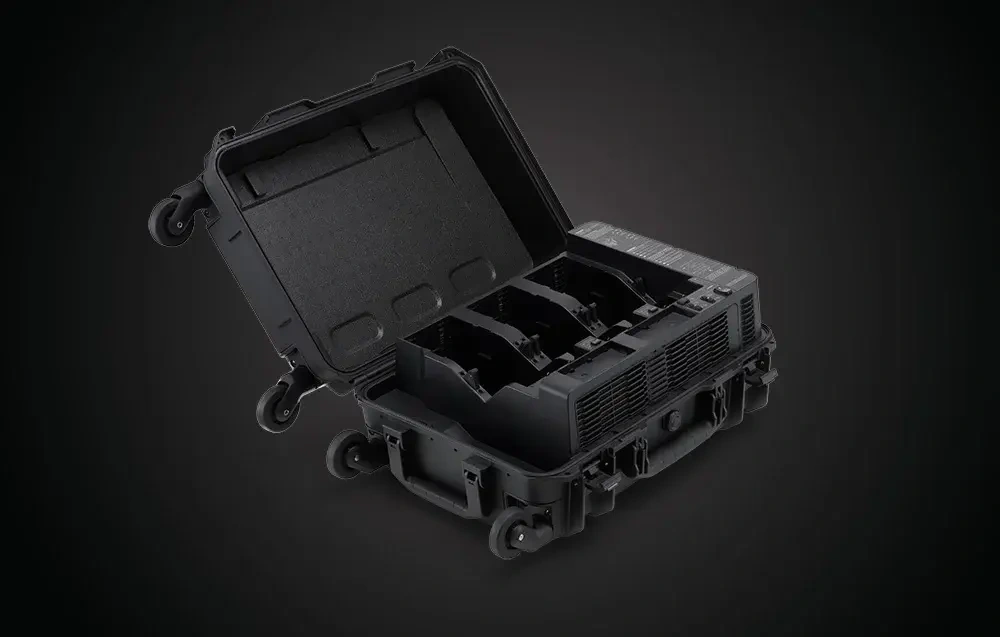

DJI BS100 Battery Station
8.432 Lei
Stația dedicată pentru gestionarea și încărcarea bateriilor TB100 în teren sau la bază, cu moduri diferite de încărcare în funcție de ritmul operațional.
3× TB100 canale
~45 min 0–100% la 220 V, Fast Mode*
90 / 100% Ready-to-Fly / Standard
Rol în sistem: rotația bateriilor și reducerea timpului dintre misiuni.
Vezi pe Dronshop.ro →
05 · Procesare
DJI Terra
9.496 Lei
Software-ul utilizat pentru procesarea datelor L3: generare point cloud, optimizarea preciziei, clasificarea terenului și pregătirea livrabilelor geospațiale.
Point cloud reconstrucție
Ground classification
DTM / DSM și măsurători
Rol în sistem: transformarea datelor brute în produse măsurabile și exportabile.
Vezi pe Dronshop.ro →
Proiect LiDAR
Configurația se stabilește după teren, precizie și livrabil.
Trimite suprafața, tipul terenului, vegetația, precizia cerută, sistemul de coordonate și rezultatul final dorit.
Contact profesional →
